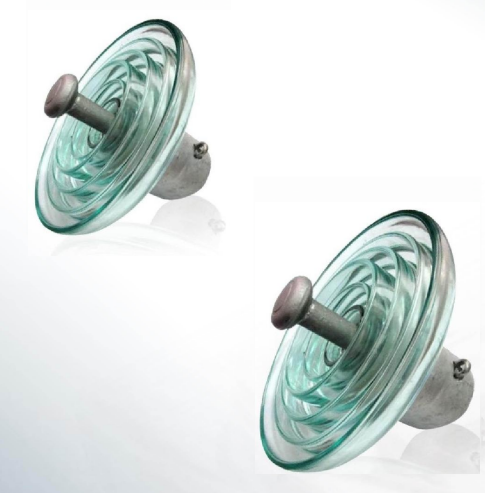

DC disc suspension-type glass insulator
Publish time 2025-04-08 10:48
直流型盘形悬式钢化玻璃绝缘子主要技术参数 (GB 及IEC)
Main technical parameters(GB and IEC)of DC disc suspension-type glass insulator
绝 缘 子 型 号 | IEC 标准 绝缘子 | 图 号 | 公称 直径 D (mm) | 结构 高 度 H (mm) | 公称爬电距离 L ( mm) | 连接 标记 (mm) | 额定机械 破坏负荷 (kN) | 逐个拉伸负荷 试验 (kN) | 工频干 耐受电压 (kv) | 工频湿 耐受电压 (kV) | 雷电冲击耐受电压 ( kV) | 冲击过电压击穿耐受电压 (p.u.) | 最小工频击穿耐受电压 (kV) | 无线电 工扰 10kV 1MHz μV | 可见电晕电压脚/帽 (kV) | 绝缘子单片重量 (kg) |

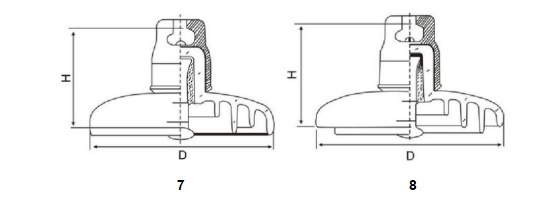

Thor Type | IEC Type | Drawing Number | Diameter D (mm) | Spacing H (mm) | Creepage Distance L (mm) | Size of Coupling (mm) | MechanicalFailing Load (kN) | MechanicalRoutine Test (kN) | Power Frequency Withstand Voltage DRY (kV) | Power Frequency Withstand Voltage WET (kV) | Lighting Impulse Withstand Voltage (kV) | Impulse Withstand Voltage (p.u.) | Power Frequency Puncture Voltage (kV) | Radio Interference Voltage (10kV, 1MHz) (μV) | CoronaTest (pin&cap) (kV) | Net Weight Per Unit (kg) |
LXZP-160 | U160BP/170H | 7 | 320 | 170 | 550 | 20 | 160 | 80 | 150 | 65 | 140 | 2.8 | 225 | ≤50 | ≥50 | 9.7 |
LXZP-210 | U210BP/170H | 7 | 320 | 170 | 550 | 20 | 210 | 105 | 150 | 65 | 140 | 2.8 | 225 | ≤50 | ≥50 | 10.2 |
LXZP-240 | U240BP/170H | 7 | 320 | 170 | 550 | 24 | 240 | 120 | 150 | 65 | 140 | 2.8 | 225 | ≤50 | ≥50 | 10.5 |
LXZP-300 | U300BP1/195H | 7 | 390 | 195 | 710 | 24 | 300 | 150 | 150 | 65 | 140 | 2.8 | 225 | ≤50 | ≥50 | 15.4 |
LXZP1-300 | U300BP/195H | 7 | 380 | 195 | 635 | 24 | 300 | 150 | 170 | 75 | 155 | 2.8 | 255 | ≤50 | ≥50 | 16.0 |
LXZP-420 | U420BP/205H | 8 | 360 | 205 | 550 | 28 | 420 | 210 | 150 | 65 | 140 | 2.8 | 225 | ≤50 | ≥50 | 14.6 |
LXZP1-420 | U420BP1/205H | 8 | 380 | 205 | 620 | 28 | 420 | 210 | 160 | 70 | 150 | 2.8 | 240 | ≤50 | ≥50 | 18.9 |
LXZP-550 | U550BP/240H | 8 | 380 | 240 | 650 | 32 | 550 | 275 | 160 | 70 | 150 | 2.8 | 240 | ≤50 | ≥50 | 19.1 |
LXZP1-550 | U550BP1/240H | 8 | 380 | 240 | 710 | 32 | 550 | 275 | 160 | 70 | 150 | 2.8 | 240 | ≤50 | ≥50 | 22.0 |
LXZP-840 | U840BP/300 | 8 | 420 | 300 | 710 | 40 | 840 | 420 | 170 | 75 | 155 | 2.8 | 240 | ≤50 | ≥50 | 24.5 |
