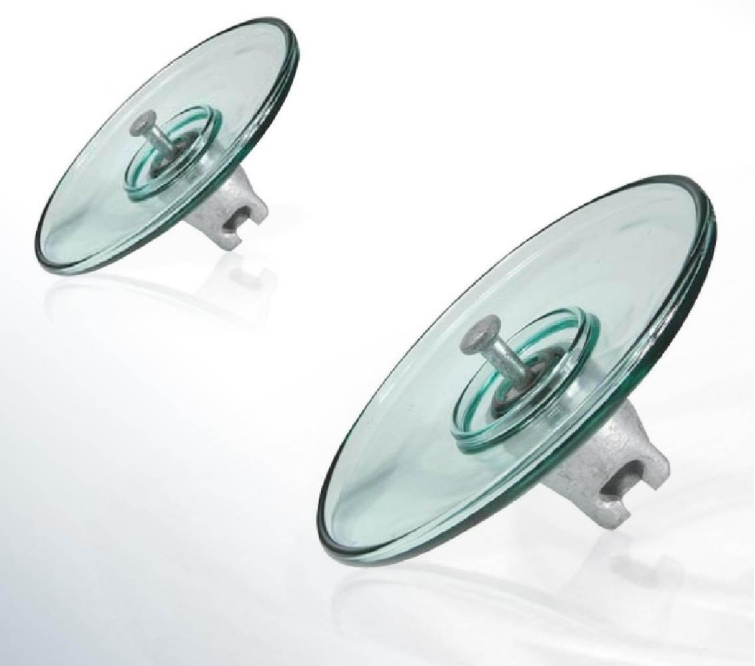

空气流动性（交流型）盘形悬式钢化玻璃绝缘子主要技术参数 (GB及IEC)
The Parameters for Open Air Profile(AC)Toughened Glass Suspension Insulator(GB&IEC)

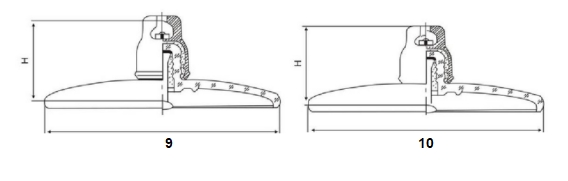

绝 缘 子 型 号 | IEC 标准 绝缘子 | 图 号 | 公称 直径 D (mm) | 结构 高 度 H (mm) | 公称爬电距离 L ( mm) | 连接 标记 (mm) | 额定机械 破坏负荷 (kN) | 逐个拉伸负荷 试验 (kN) | 工频干 耐受电压 (kv) | 工频湿 耐受电压 (kV) | 雷电冲击耐受电压 ( kV) | 冲击过电压击穿耐受电压 (p.u.) | 最小工频击穿耐受电压 (kV) | 无线电 工扰 10kV 1MHz μV | 可见电晕电压脚/帽 (kV) | 工频电 弧试验 | 绝缘子单片重量 (kg) |
Thor Type | IEC Type | Drawing Number | Diameter D (mm) | Spacing H (mm) | Creepage Distance L (mm) | Size of Coupling (mm) | MechanicalFailing Load (kN) | MechanicalRoutine Test (kN) | Power Frequency Withstand Voltage DRY (kV) | Power Frequency Withstand Voltage WET (kV) | Lighting Impulse Withstand Voltage (kV) | Impulse Withstand Voltage (p.u.) | Power Frequency Puncture Voltage (kV) | Radio Interference Voltage (10kV, 1MHz) (μV) | CoronaTest (pin&cap) (kV) | Power Frequency Electric Arc Test | Net Weight Per Unit (kg) |
LXAP-70 | U70BP/146M | 9 | 380 | 146 | 365 | 16 | 70 | 35 | 55 | 45 | 90 | 2.8 | 130 | ≤50 | 18/22 | 0.12s/20kA | 5.3 |
LXAP-100 | U100BP/146M | 9 | 380 | 146 | 365 | 16 | 100 | 50 | 55 | 45 | 90 | 2.8 | 130 | ≤50 | 18/22 | 0.12s/20kA | 5.2 |
LXAP-120 | U120BP/146M | 9 | 380 | 146 | 365 | 16 | 120 | 60 | 55 | 45 | 90 | 2.8 | 130 | ≤50 | 18/22 | 0.12s/20kA | 5.4 |
LXAP-160 | U160BP/155M | 10 | 420 | 155 | 380 | 20 | 160 | 80 | 60 | 50 | 95 | 2.8 | 130 | ≤50 | 18/22 | 0.12s/20kA | 7.2 |
LXAP-210 | U210BP/170M | 10 | 420 | 170 | 380 | 20 | 210 | 105 | 60 | 50 | 95 | 2.8 | 130 | ≤50 | 18/22 | 0.12s/20kA | 7.3 |
LXAP-240 | U240BP/170M | 10 | 420 | 170 | 380 | 24 | 240 | 120 | 60 | 50 | 95 | 2.8 | 130 | ≤50 | 18/22 | 0.12s/20kA | 7.5 |
空气流动性（直流型）盘形悬式钢化玻璃绝缘子主要技术参数 (GB及IEC)
The Parameters for Open Air Profile(DC)Toughened Glass Suspension Insulator(GB&IEC)
绝 缘 子 型 号 | IEC 标准 绝缘子 | 图 号 | 公称 直径 D (mm) | 结构 高 度 H (mm) | 公称爬电距离 L ( mm) | 连接 标记 (mm) | 额定机械 破坏负荷 (kN) | 逐个拉伸负荷 试验 (kN) | 工频干 耐受电压 (kv) | 工频湿 耐受电压 (kV) | 雷电冲击耐受电压 ( kV) | 冲击过电压击穿耐受电压 (p.u.) | 最小工频击穿耐受电压 (kV) | 无线电 工扰 10kV 1MHz μV | 直流可见电晕电压脚/帽 (kV) | 绝缘子单片重量 (kg) |
Thor Type | IEC Type | Drawing Number | Diameter D (mm) | Spacing H (mm) | Creepage Distance L (mm) | Size of Coupling (mm) | MechanicalFailing Load (kN) | MechanicalRoutine Test (kN) | Power Frequency Withstand Voltage DRY (kV) | Power Frequency Withstand Voltage WET (kV) | Lighting Impulse Withstand Voltage (kV) | Impulse Withstand Voltage (p.u.) | Power Frequency Puncture Voltage (kV) | Radio Interference Voltage (10kV, 1MHz) (μV) | DC CoronaTest (pin&cap) (kV) | Net Weight Per Unit (kg) |
LXAZP-160 | U160BP/170M | 10 | 420 | 170 | 390 | 20 | 160 | 80 | 140 | 60 | 110 | 2.8 | 210 | ≤50 | ≥50 | 10 |
LXAZP-210 | U210BP/170M | 10 | 420 | 170 | 390 | 20 | 210 | 105 | 140 | 60 | 110 | 2.8 | 210 | ≤50 | ≥50 | 10.4 |
